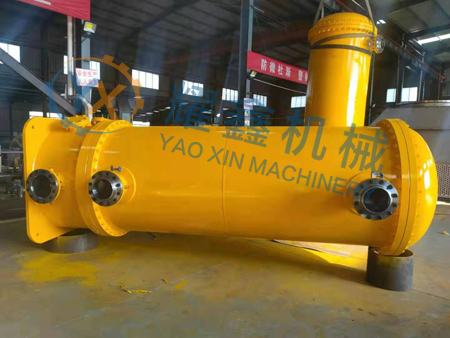

變壓器冷卻器的作用
當變壓器上層油溫與下部油溫產生溫差時,通過冷卻器形成油溫對流,經冷卻器冷卻后流回油箱,起到降低變壓器溫度的作用。
變壓器冷卻器的冷卻方式
(1)油浸式自然空氣冷卻方式;
(2)油浸風冷式;
(3)強迫油循環水冷式;
(4)強迫油循環風冷式;
(5)強迫油循環導向冷卻方式。在500kV變電站中一般大型變壓器采用強迫油循環風冷式,而超大型變壓器采用強迫油循環導向冷卻方式。
變壓器冷卻器的工作原理
傳統的電力變壓器是由人工控制的風機,并且每一臺的變壓器都有6組的風冷式的電動機需要被控制,而每一組的風機是要依賴熱繼電器來實現的,風機電源的回路通過接觸器進行控制,風機通過對變壓器的油溫以及變壓器的過負荷進程測量,從而通過邏輯判斷來確定風機的啟動和停止。
對機械的觸點進行驅動主要靠的是人工機械觸點。這樣傳統的控制只有通過人工進行控制。但其較大的缺點是所有的風機都要同時的啟動和同時的停止,并且在啟動的時候其產生的沖擊電流比較大,時常會(huì )給電路中的元器件造成損害,當其溫度在45到55攝氏度的時候,常常采取的是全部工作投入的方式,這樣會(huì )帶來巨大的能源的浪費也會(huì )給設備的維護造成很大的困難。
一般的冷卻控制系統主要采用的元器件包括繼電器、熱繼電器以各種接觸性的邏輯電路控制系統,控制的邏輯十分復雜,在運行的實際過程中會(huì )出現接觸器多次的與觸點進行接觸和分離而造成的燒毀現象。并且風機也缺乏一些很必要的保護,如過載、缺相以及過載等,在實際的運行過程中會(huì )降低其運行的可靠性而無形中增加運行的成本。

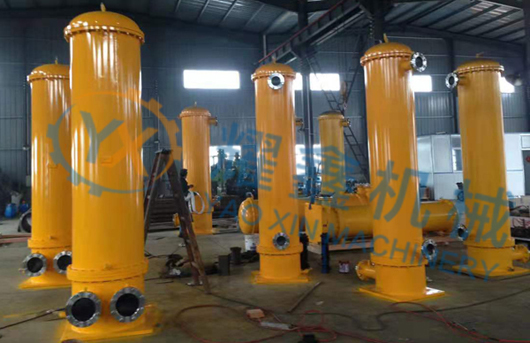

強油強風冷變壓器冷卻器的組成元件
冷卻器由熱交換器,風扇,電動機,氣道,油泵油流指示器等組成。冷卻風扇是用于排出熱交換器中所發射出來的熱空氣。油泵裝在冷卻器的下部,使熱交換器的頂部油向下部循環。油流指示裝在冷卻器的下部較明顯的位置,以利于運行人員觀察油泵的運行狀態。
變壓器的油箱和冷卻裝置的作用
變壓器的油箱是變壓器的外殼,內裝鐵心、繞組和變壓器油,同時起一定的散熱作用。
變壓器冷卻裝置的作用是,當變壓器上層油溫產生溫差時,通過散熱器形成油循環,使油經散熱器冷卻后流回油箱,有降低變壓器油溫的作用。為提高冷卻效果,可采用風冷、強油風冷或強油水冷等措施。
